双极结型晶体管 核心配置、原理与电子电路应用

双极结型晶体管（BJT）是电子电路领域的基础性有源器件，其通过两种极性载流子（电子与空穴）共同参与导电而得名。理解其不同的配置方式，是设计和分析放大、开关等电路的关键。

1. BJT的基本结构与工作原理

BJT由三层半导体材料构成，形成两个PN结，根据掺杂顺序分为NPN型和PNP型。其核心工作原理是基极电流对集电极电流的控制。一个小的基极电流（Ib）可以控制一个大的集电极电流（Ic），两者关系由电流放大系数β（或hFE）描述：Ic ≈ β * Ib。这种电流控制特性使其成为理想的放大和开关元件。

2. 三种基本配置

BJT在电路中有三种基本的连接或配置方式，它们以哪个电极作为输入和输出的公共端来区分，具有截然不同的特性。

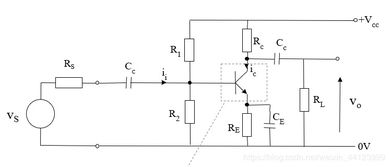

a) 共发射极配置

• 结构：发射极为输入回路和输出回路的公共端。
• 特性：
• 兼具电压放大和电流放大能力，总功率增益最高，应用最广泛。

• 输入阻抗中等，输出阻抗较高。

• 输入信号与输出信号相位相反（180度反相）。

• 典型应用：音频放大器、射频放大器、逻辑反相器等绝大多数放大和开关电路。

b) 共基极配置

• 结构：基极为输入回路和输出回路的公共端。
• 特性：
• 电压增益高，但电流增益略小于1（α，通常约0.98-0.99）。

• 输入阻抗很低，输出阻抗很高。

• 输入与输出信号相位相同。

• 高频特性好，截止频率高。

• 典型应用：高频放大器（如VHF/UHF射频级）、恒流源、阻抗匹配电路。

c) 共集电极配置（射极跟随器）

• 结构：集电极为输入回路和输出回路的公共端。
• 特性：
• 电压增益略小于1（接近1），电流增益高（β+1）。

• 输入阻抗很高，输出阻抗很低。这是其最突出的特点。

• 输入与输出信号相位相同。

• 典型应用：阻抗变换器、缓冲级、驱动级（用于连接高阻抗源和低阻抗负载）。

3. 配置比较与选择指南

| 特性 | 共发射极 (CE) | 共基极 (CB) | 共集电极 (CC) |
| :--- | :--- | :--- | :--- |
| 电压增益 | 高 | 高 | 低 (≈1) |
| 电流增益 | 高 (β) | 低 (α<1) | 高 (β+1) |
| 功率增益 | 最高 | 中等 | 中等 |
| 输入阻抗 | 中等 | 很低 | 很高 |
| 输出阻抗 | 高 | 很高 | 很低 |
| 相位偏移 | 180° | 0° | 0° |
| 频率响应 | 一般 | 优秀 | 良好 |

选择依据：
追求高增益：首选共发射极。
需要阻抗匹配/缓冲：输入需高阻抗用共集电极，输出需低阻抗也用共集电极；需连接低阻抗源用共基极。
高频应用：优先考虑共基极配置。
级联设计：常混合使用，例如用共集电极缓冲后接入共发射极放大，以优化整体性能。

4. 在电子系统中的核心作用

无论是简单的模拟放大还是复杂的数字开关，BJT的配置都是构建功能模块的基石。在运算放大器输入级、功率放大推挽输出级、稳压电源调整管以及数字逻辑门中，BJT都以其可靠的电流控制特性发挥着不可替代的作用。掌握其三种配置的细微差别，是电子工程师进行有效电路设计与故障诊断的核心能力。

双极结型晶体管的三种配置构成了一个多功能的“工具箱”。共发射极配置是通用的“主力”，共集电极配置是优秀的“适配器”，而共基极配置则是高频领域的“特种兵”。根据电路对增益、阻抗和频率的具体要求灵活选择和组合这些配置，是电子电路设计的精髓所在。
